Шаровые краны
- Шаровые краны под приварку
- Фланцевые шаровые краны
- Полнопроходные шаровые краны

Шаровые краны под приварку

Шаровый кран DN 10 - 250 мм. под приварку, тип AH

Характеристики:

Номинальный диаметр	10 ÷ 250 мм.
Рабочее давление	PN 10 / 25 / 40 бар (DN 10 - 125 мм.) PN 10 / 25 бар (DN 150 - 250 мм.)
Рабочая среда	Вода, газ, нефтепродукты
Температура	от -30 до +150°C
Возможность управления	Ручной рычаг / Редуктор / Электропривод / Пневмопривод

Материалы конструкции:

Корпус	углеродистая сталь
Затвор (шар)	кислотостойкая нержавеющая сталь
Обойма	кислотостойкая нержавеющая сталь
Вал (шток)	нержавеющая сталь
Пружина	пружинная нержавеющая сталь
Ручка с покрытием	углеродистая сталь
Уплотнение	PTFE / EPDM / FKM

Графики изменения рабочего давления в зависимости от температуры:

Шаровые краны AH DN10-250 под приварку

Габариты и Вес:

DN 10 ÷ DN 50 мм.
чертеж шарового крана под приварку от 10 до 50 мм.

DN 65 ÷ DN 125 мм.
чертеж шарового крана под приварку от 65 до 125 мм.

DN 150 ÷ DN 250 мм.
чертеж шарового крана под приварку от 150 до 250 мм.

Характеристики:

Номинальный диаметр	15 ÷ 400 мм.
Рабочее давление	PN 25 / 40 бар (DN 15 - 65 мм.) PN 25 бар (DN 80 - 400 мм.)
Рабочая среда	Вода, газ, нефтепродукты
Температура	от -30 до +200°C
Возможность управления	Ручной рычаг / Редуктор / Электропривод / Пневмопривод

Материалы конструкции:

Корпус	конструкционная сталь P355N для сварных конструкций
Затвор (шар)	нержавеющая сталь
Вал (шток)	нержавеющая сталь
Уплотнение шара	PTFE (тефлон) / углеграфит
Уплотнение штока	PTFE
Прокладка	PTFE
Ограничитель	углеродистая сталь
Гайка	углеродистая сталь
Ручка	углеродистая сталь

Графики изменения рабочего давления в зависимости от температуры:

Шаровые краны WKC1c DN15-400 под приварку

Габариты и Вес:

DN 15 ÷ DN 65 мм.
чертеж шарового крана под приварку от 15 до 65 мм.

DN 80 ÷ DN 400 мм.
чертеж шарового крана под приварку от 80 до 400 мм.

Характеристики:

Номинальный диаметр	10 ÷ 500 мм.
Рабочее давление	PN 40 бар (DN 10 - 200 мм.) PN 25 бар (DN 250 - 500 мм.)
Рабочая среда	Вода, газ, нефтепродукты
Температура	от -30 до +160°C
Возможность управления	Ручной рычаг / Редуктор / Электропривод / Пневмопривод

Материалы конструкции:

Корпус	конструкционная сталь P355N для сварных конструкций
Затвор (шар)	нержавеющая сталь
Вал (шток)	нержавеющая сталь
Уплотнение шара	PTFE (тефлон) / углеграфит
Уплотнение штока	EPDM
Прокладка	PTFE
Ограничитель	углеродистая сталь
Гайка	углеродистая сталь
Ручка	углеродистая сталь

Графики изменения рабочего давления в зависимости от температуры:

Шаровые краны WK6bc DN10-500 под приварку

Габариты и Вес:

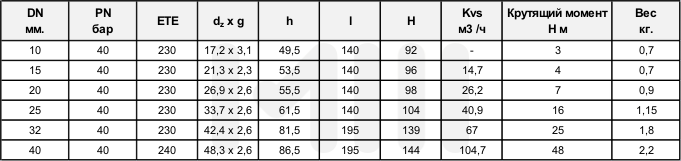

DN 10 ÷ DN 40 мм.
чертеж шарового крана под приварку от 10 до 40 мм.

DN 50 ÷ DN 200 мм.
чертеж шарового крана под приварку от 50 до 200 мм.

DN 250 ÷ DN 500 мм.
чертеж шарового крана под приварку от 250 до 500 мм.
