Характеристики:
| Номинальный диаметр | 40 ÷ 500 мм. |
| Рабочее давление | PN 16 бар |
| Рабочая среда | Техническая вода, питьевая вода, воздух |
| Температура | до +120 °C (см. ниже график зависимости рабочего давления от температуры рабочей среды) |
| Скорость потока | не более 4 м/с для жидкостей не более 30 м/с для газов |
Материалы конструкции:
| Корпус, крышка задвижки | ковкий чугун 0.7040 |
| Клин (затвор) | ковкий чугун 0.7040 с NBR / EPDM эластомером |
| Шток | нержавеющая сталь 1.4021 |
| Резьбовая втулка, гайка штока | латунь |
| Рукоятка | серый чугун 0.6025 |
| Уплотнительные кольца штока | NBR / EPDM |
График зависимости допустимого давления от текущей температуры рабочей среды:
Габариты и Вес:
Характеристики:
| Номинальный диаметр | 1" (25 мм.) ÷ 2" (50 мм.) |
| Рабочее давление | PN 16 бар |
| Рабочая среда | Техническая вода, питьевая вода, воздух |
| Температура | до +120 °C (см. ниже график зависимости рабочего давления от температуры рабочей среды) |
| Скорость потока | не более 4 м/с для жидкостей не более 30 м/с для газов |
Материалы конструкции:
| Корпус, крышка задвижки | ковкий чугун 0.7040 |
| Клин (затвор) | ковкий чугун 0.7040 с NBR / EPDM эластомером |
| Шток | нержавеющая сталь 1.4021 |
| Резьбовая втулка, гайка штока | латунь |
| Рукоятка | серый чугун 0.6025 |
| Уплотнительные кольца штока | NBR / EPDM |
График зависимости допустимого давления от текущей температуры рабочей среды:

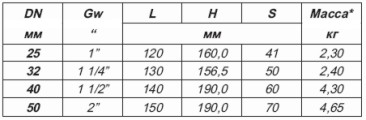

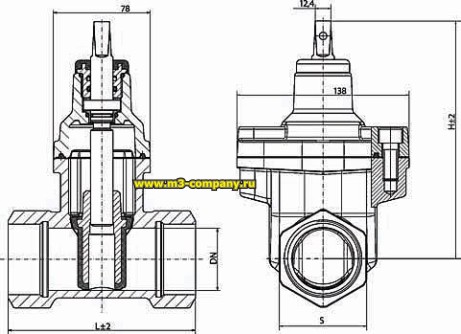

Габариты и Вес:
